Erbauer:
Helmut
Reschke
xxxxxxxxxxxxx |
NOBAS UB80:
Länge:
100cm
Breite:
33cm
Höhe:
85cm
Gewicht:
40kg
Schwenradius: 110cm
Kettenbreite: 82mm (Moorkette)
Baujahr: 1974
Bauzeit:
3,5 Monate
|
Das

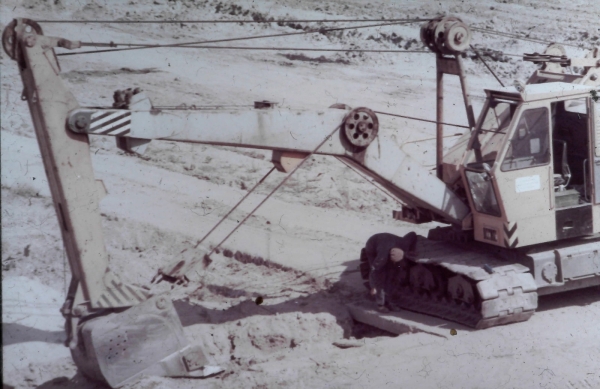

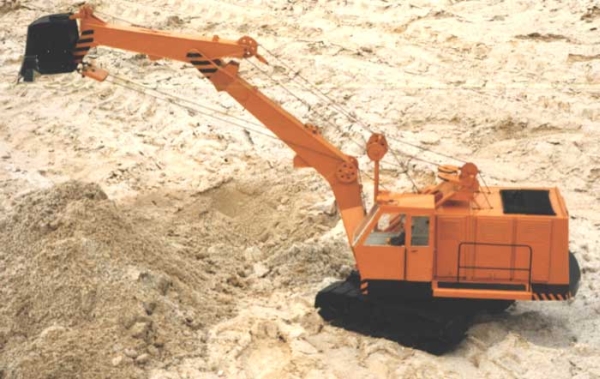

Original mit Tiefenlöffel
|
|

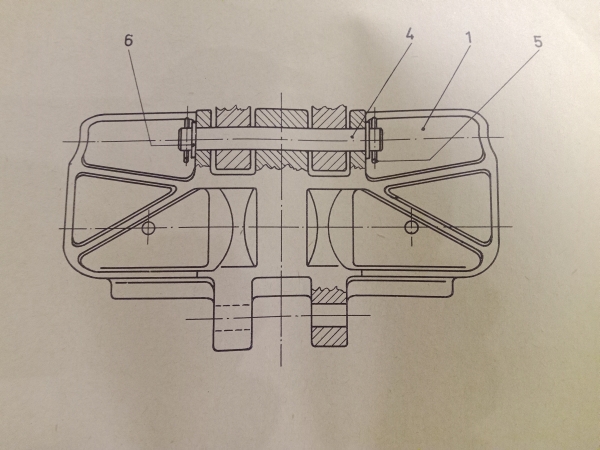

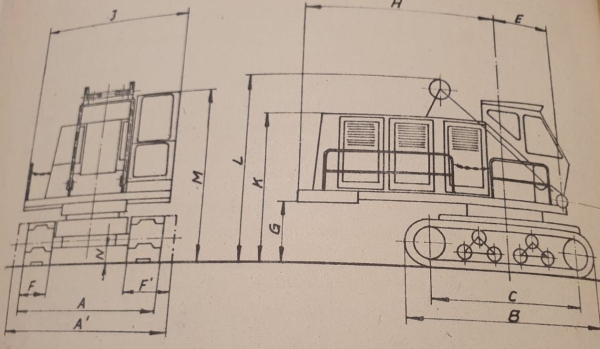

Zeichnung
vom UB80.
|
|

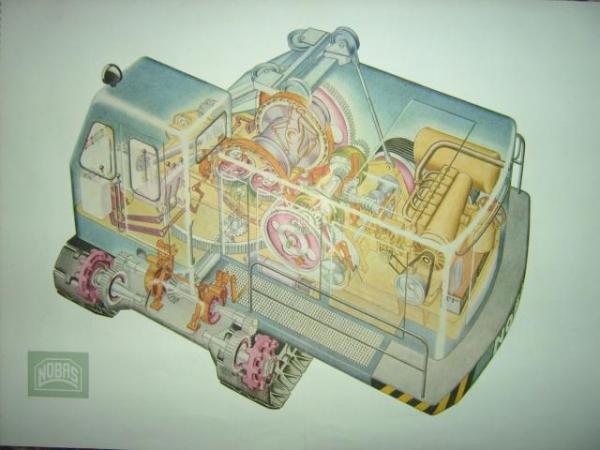

Schnittbild!
|
|
Weitere
Modelle von Helmut
|
|

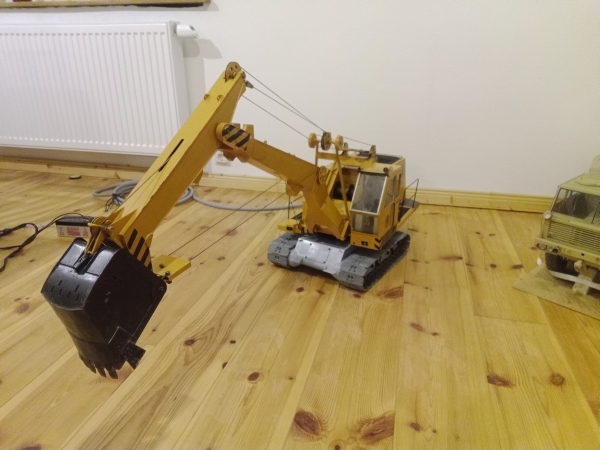

UB80
mit Tiefenlöffel
|
|

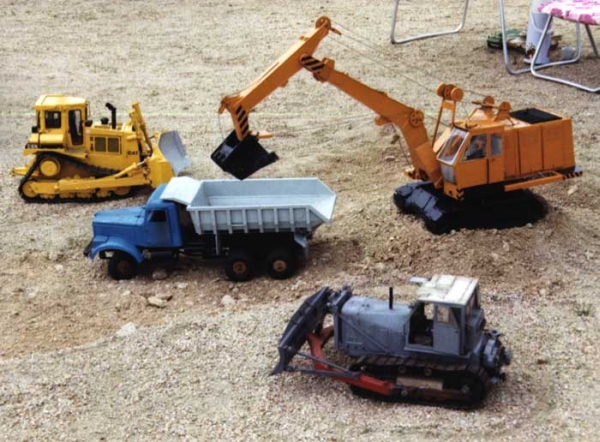

UB80

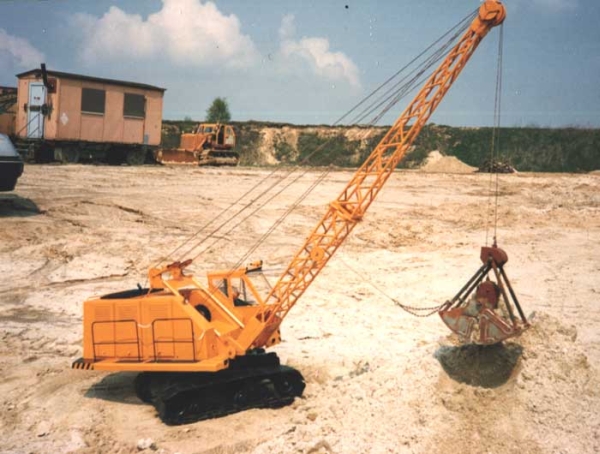

mit Gittermast und Greifer
|
|
UB80
mit schwarzem Fahrwerk und einer Kette auf der er nicht fahren konnte.
1974 gab es noch keine andere Möglichkeit.
|
|

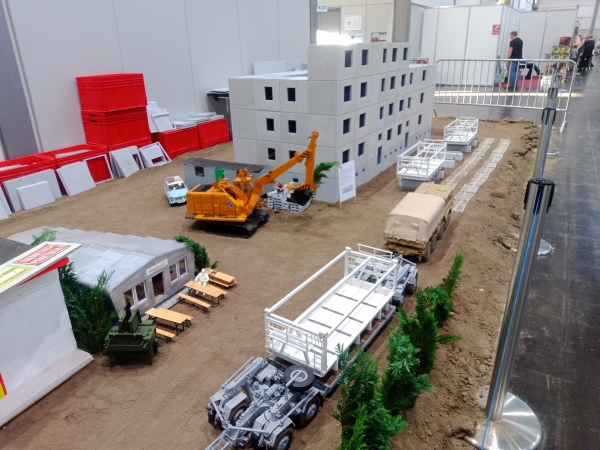

| Baustelle in Leipzig. |
 |
| Parteiauftrag! |
Auf
der Messe in Leipzig 2024 wurde beschlossen, den UB80 einer
Instandsetzung zu unterziehen.
Nach 50 Jahren soll er wieder zum Leben erweckt werden um auf der
Baustelle einen aktiven Beitrag zu leisten. |

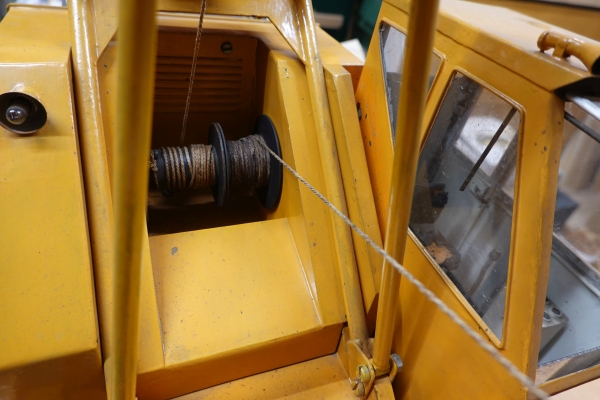

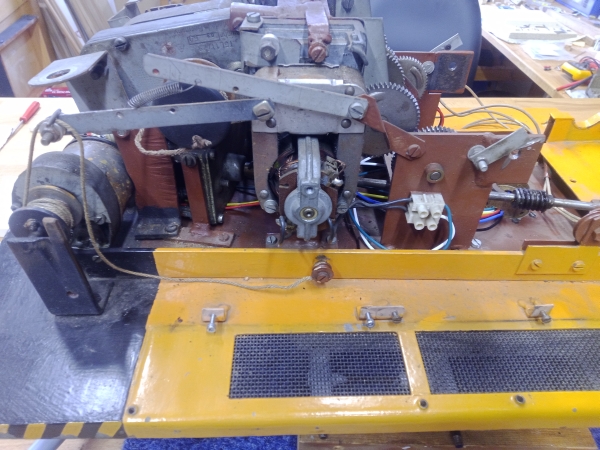

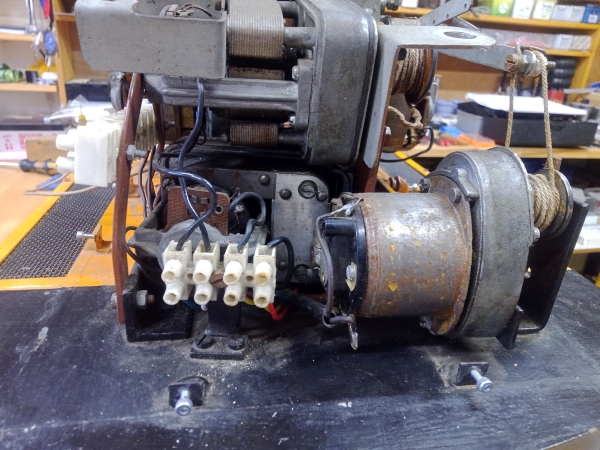

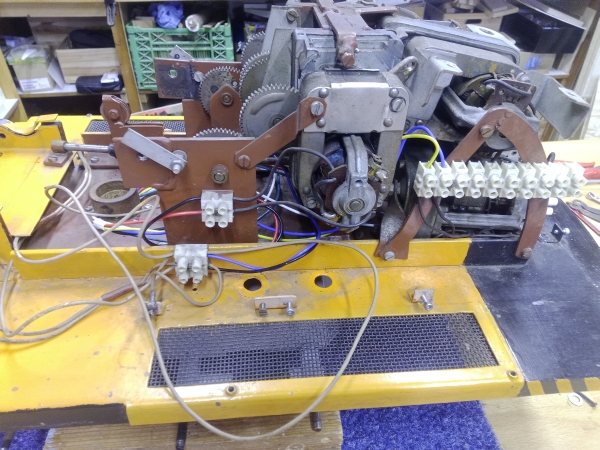

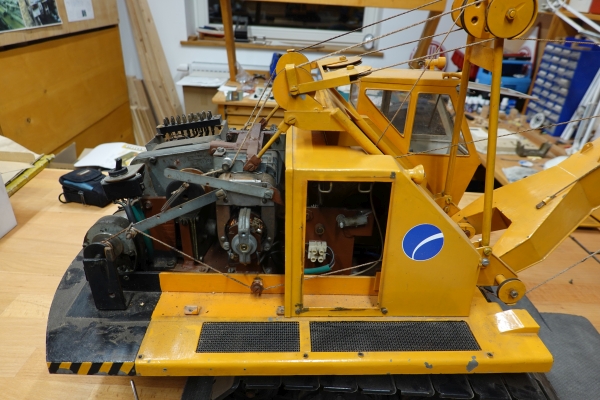

Blick auf die Seilwinden, die mit Scheibenwischer-
Motoren angetrieben wurden |
|
 |
|
|
 |
|
|
 |

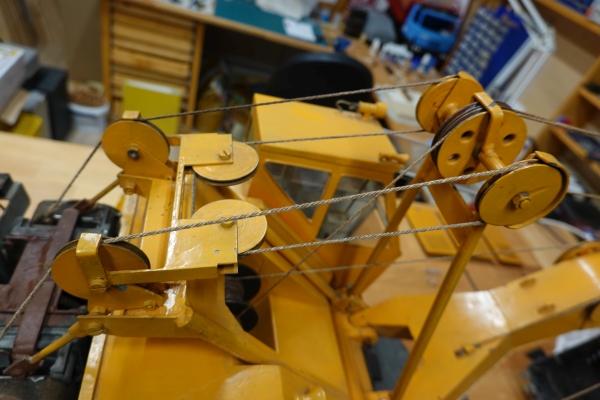

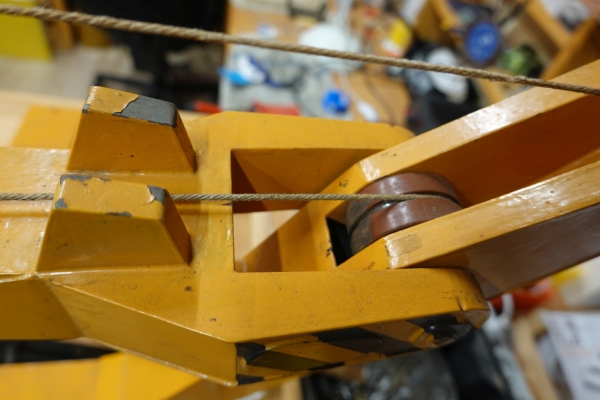

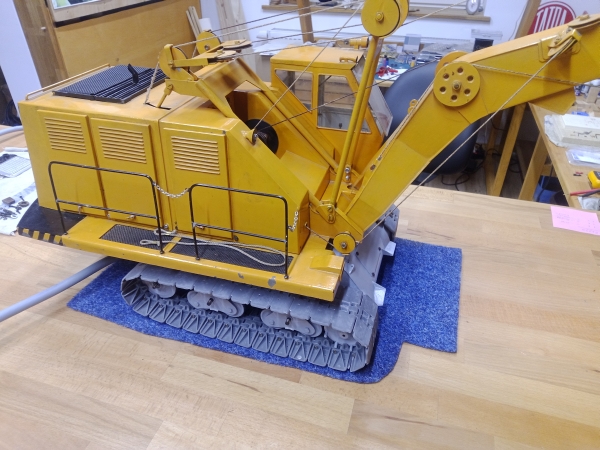

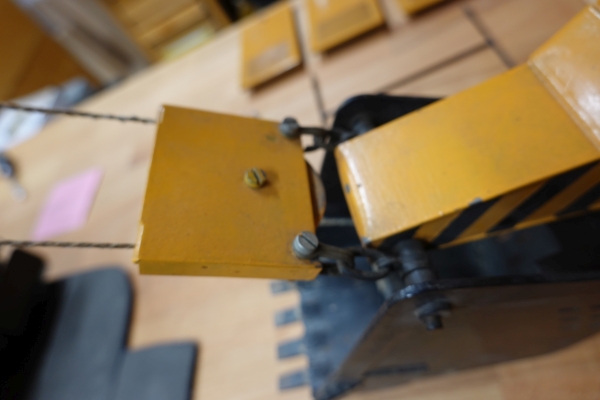

| Alle Baggerfunktionen wurden mit Seilen umgesetzt. |
 |
 |
|
|
 |

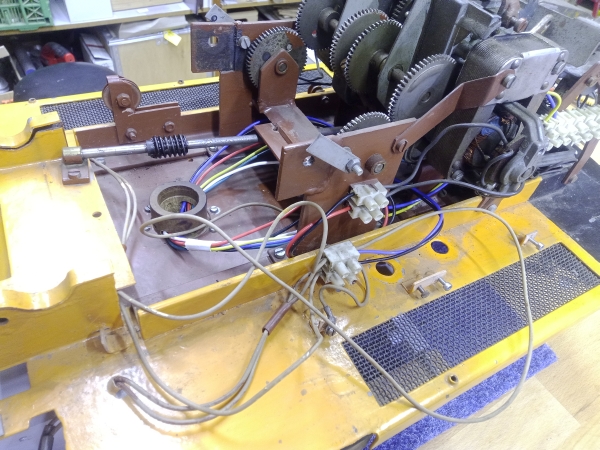

Orginale
Antrieb, noch ohne Funktion.

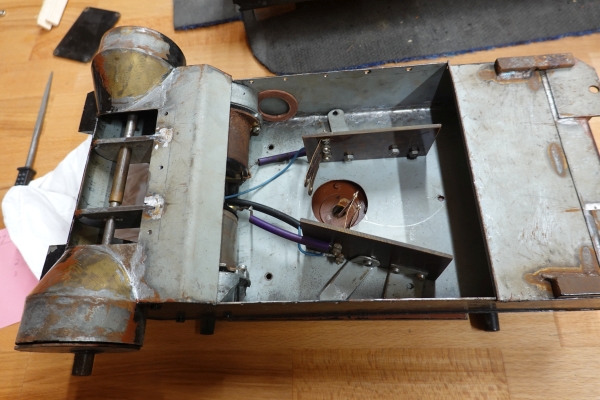

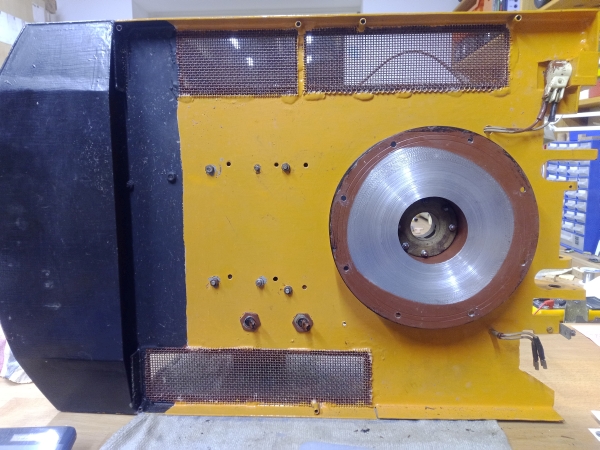

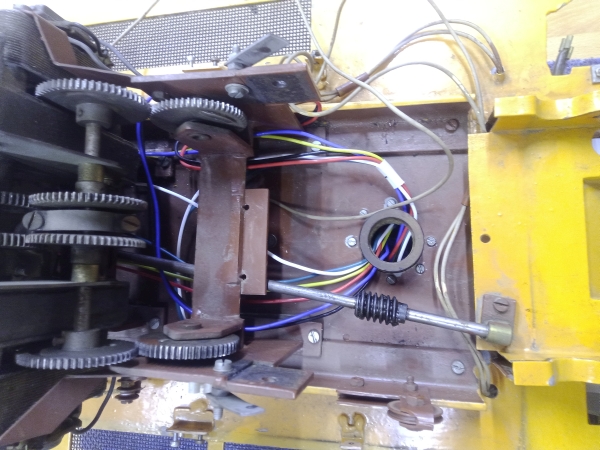

Schleifkontekte im Fahrwerk
|
|
 |

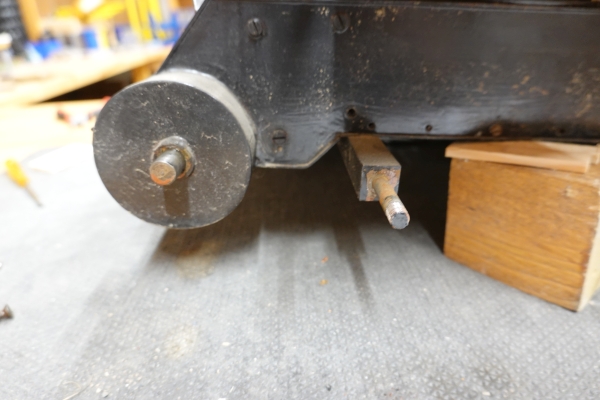

Arretierung
der Schwenkachse
|
|
 |

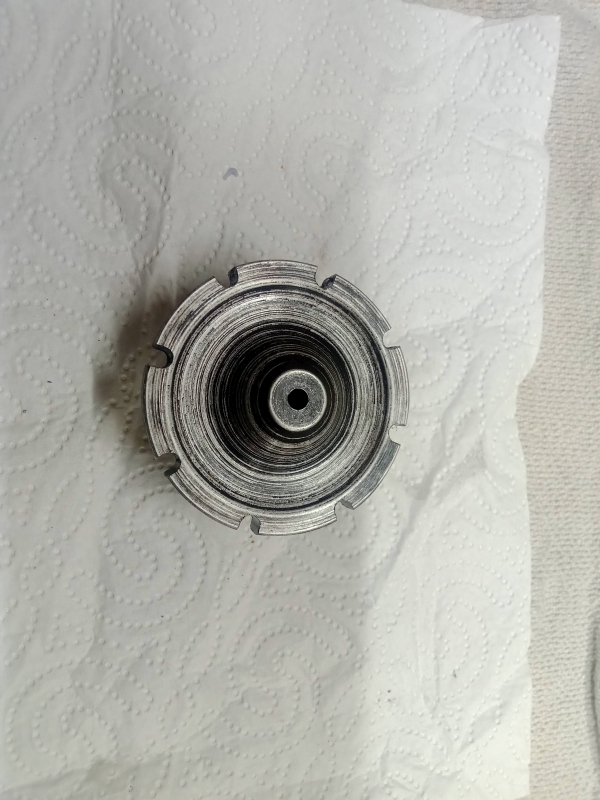

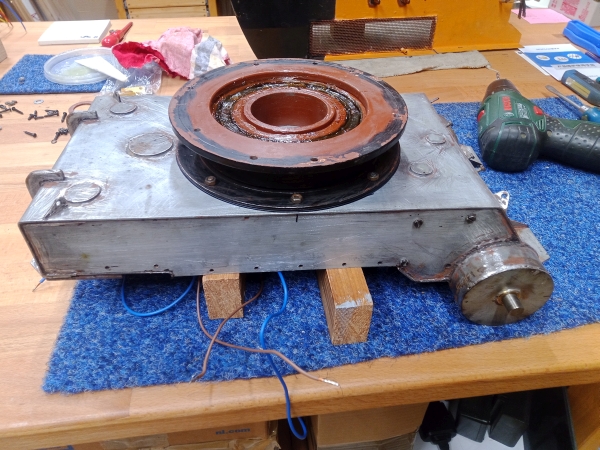

| Massives
Schwenklager |
|
 |
| Erste

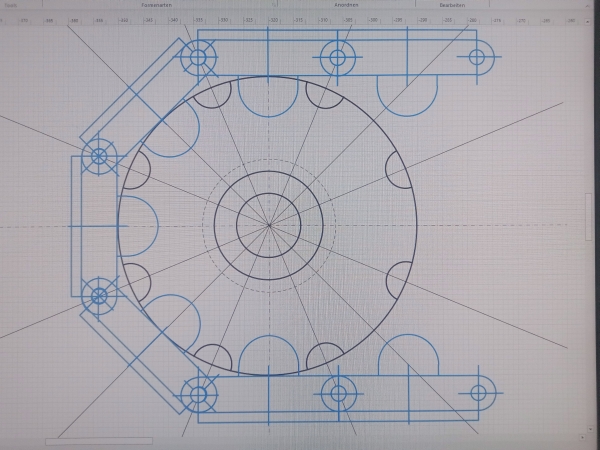

Zeichnung zur Teilung der Kette. |
|
Umbau

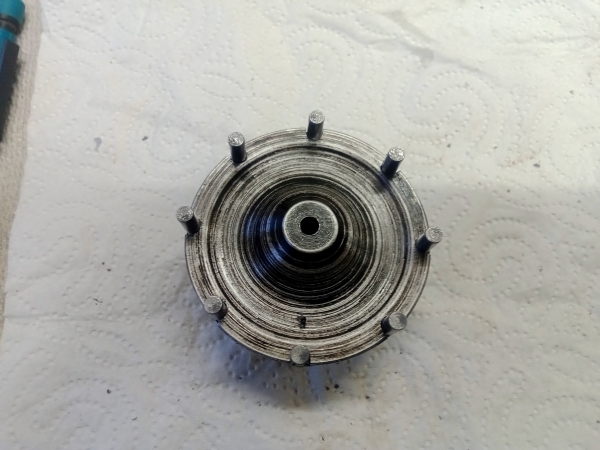

der Antriebsräder auf Mitnehmer für die Kette.
|
|
 |

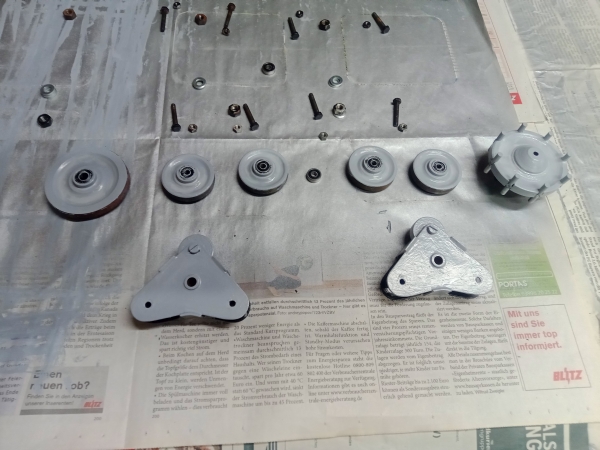

Alle Rollen haben Lager bekommen.

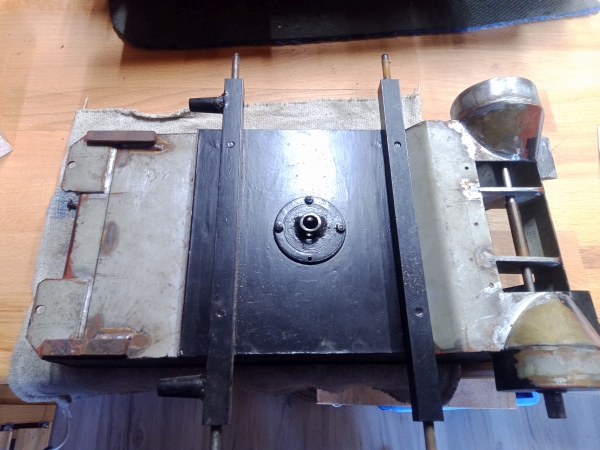

Überarbeitetes Schwenklager. |
|
 |

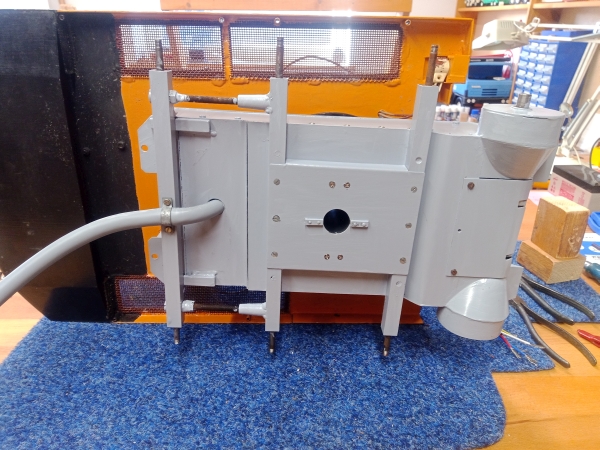

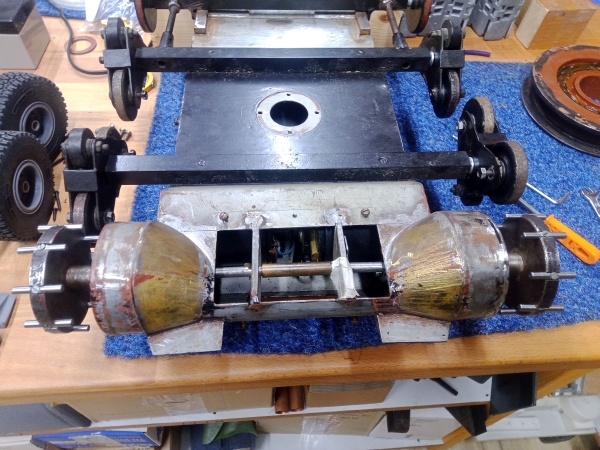

Montage Fahrwerk am Schwenklager.

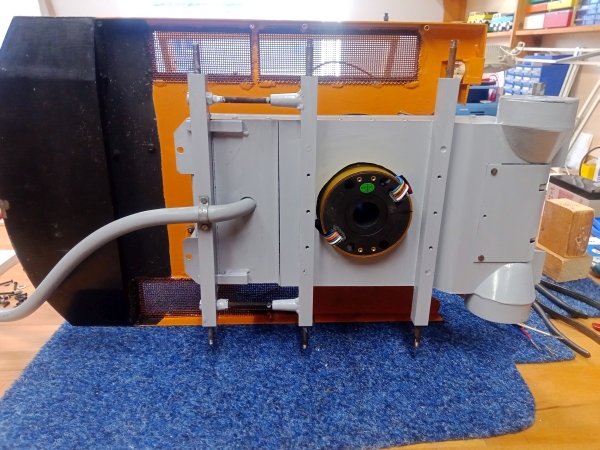

Ansteuerung des Baggers mittels Kabel von unten über
Schleifringe. |
|
 |

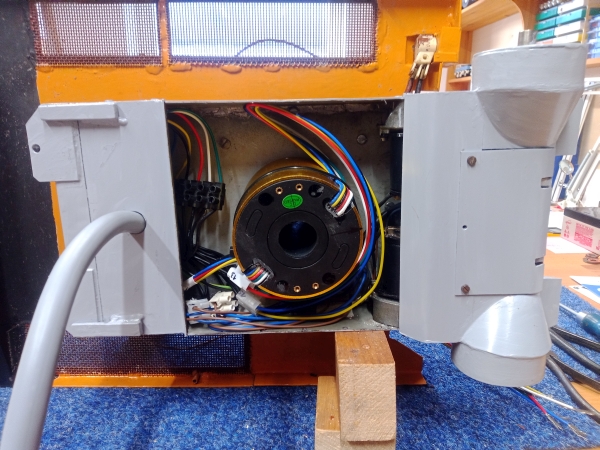

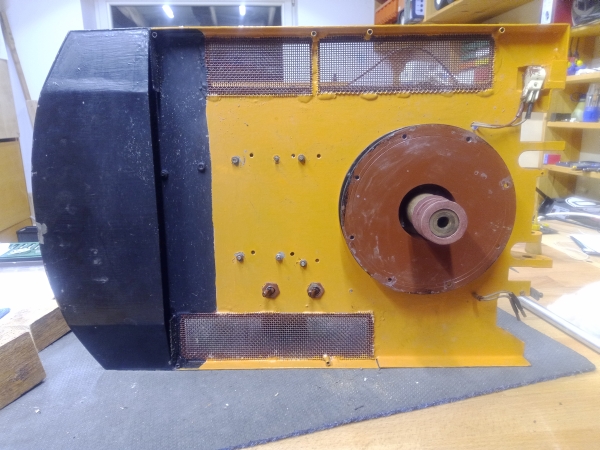

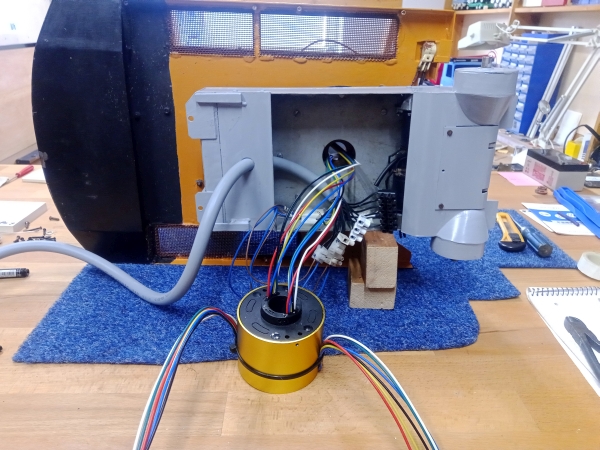

Montierter Schleifringkörper.
12 Fach.

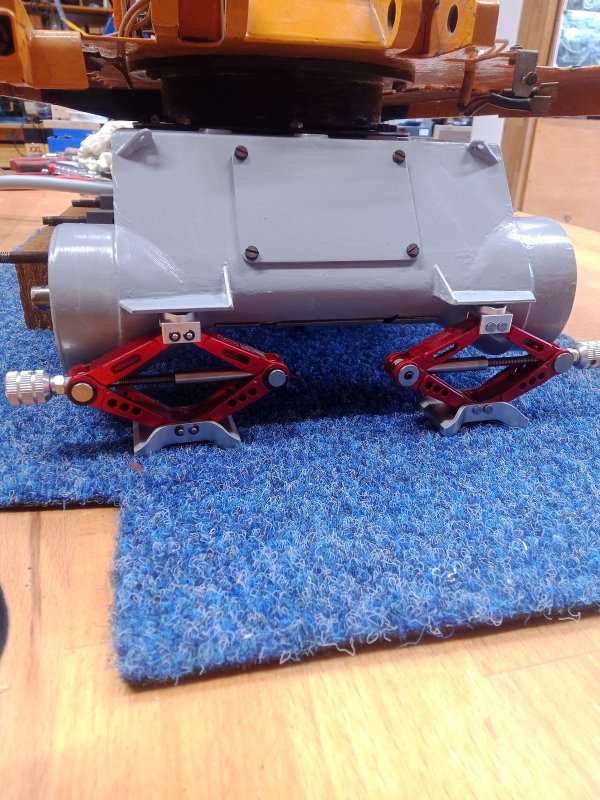

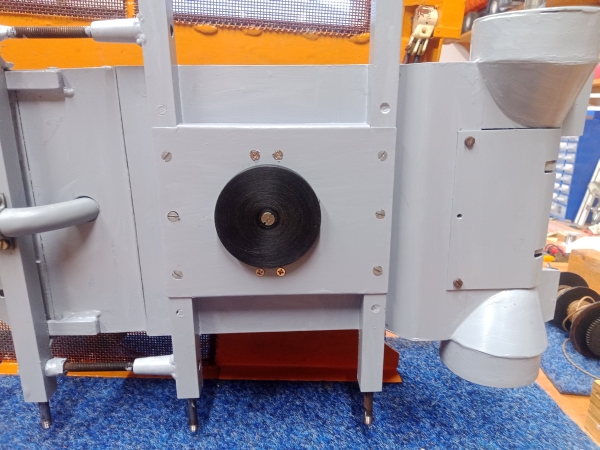

Montierte Achsen Stützräder. |
|
 |

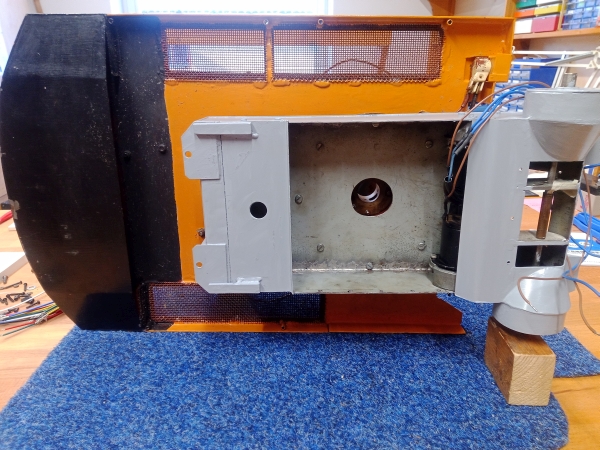

Montierte Abdeckung.
Montierte Arretierung der Schwenkachse |
|
 |

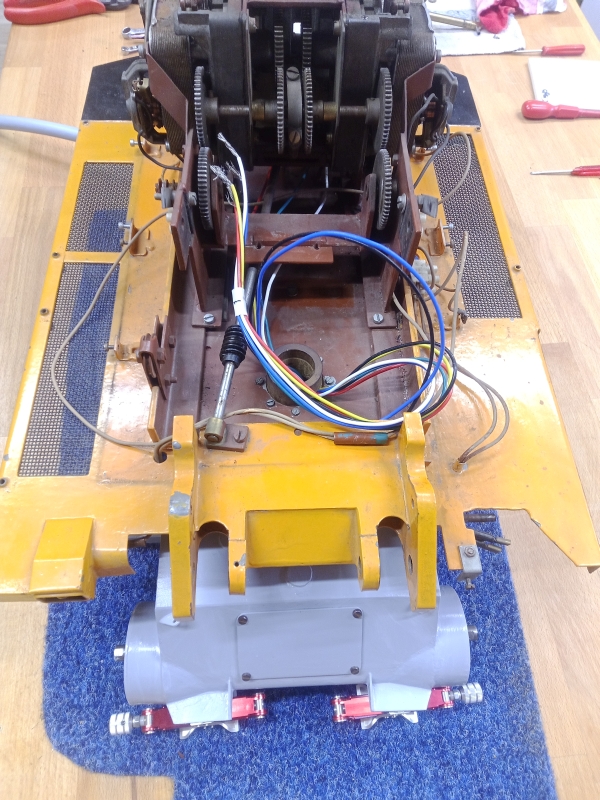

Kabel zu den Motoren verteilen. Dann kann die
Schwenkachse mit Zahnrad wieder montiert werden.
Fahrwerk von vorn |
|
 |
Jetzt geht es an die Ketten.
Diese wurden im 3D gezeichnet und anschließend gedruckt. |
 |

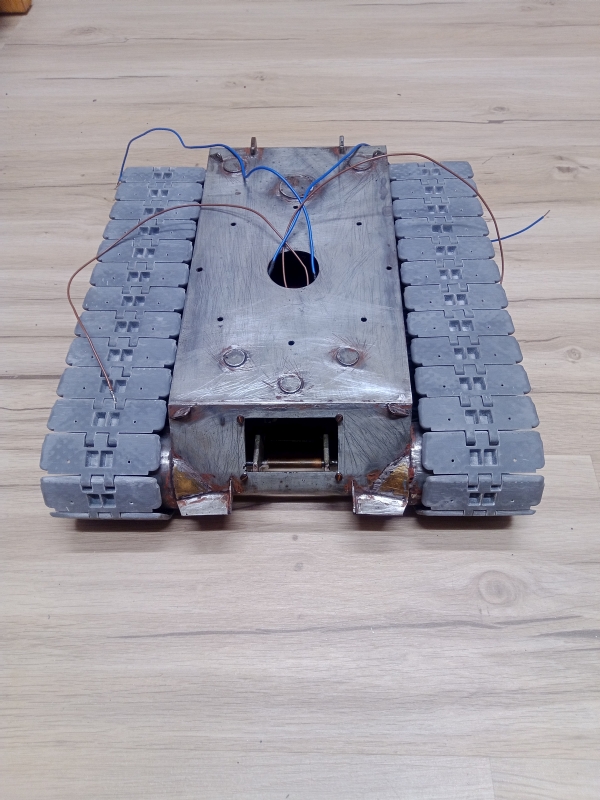

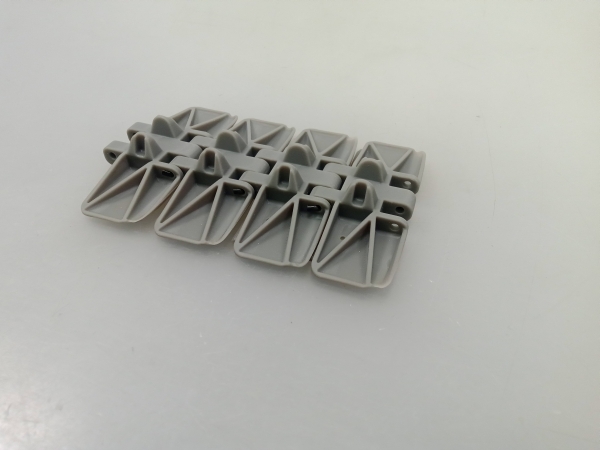

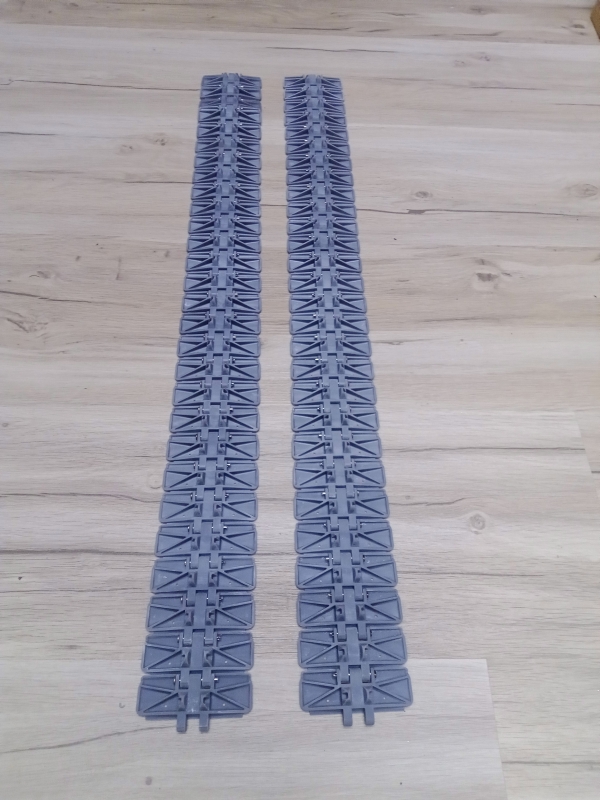

Erste Probe- Kettenglieder

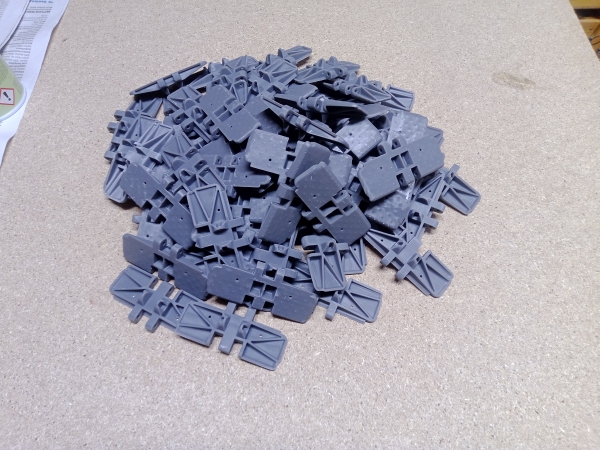

Alle Kettengleider auf einem Haufen.
|
 |
 |

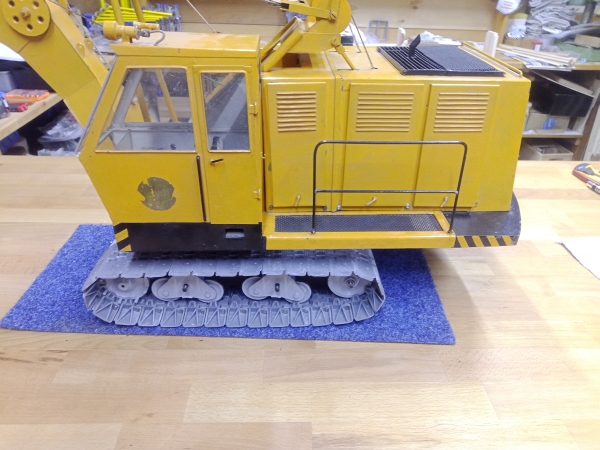

Montierte Ketten.
Aufgezogene Ketten mit Funktionsprobe nach 50 Jahren!!!! |
|
 |
| Nun endlich kann der Bagger selber fahren! |
|
Farbe grau wurde extra gewählt, damit man auch
die Details vom Fahrwerk sieht.
Schwarz schluckt alles. |
|

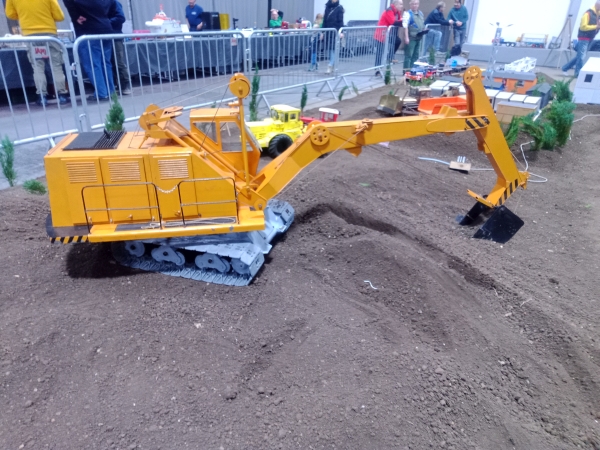

Erste Funktionsprobe nach der Instandsetzung.
|
|
Baggern funktioniert wieder!!!
|
|

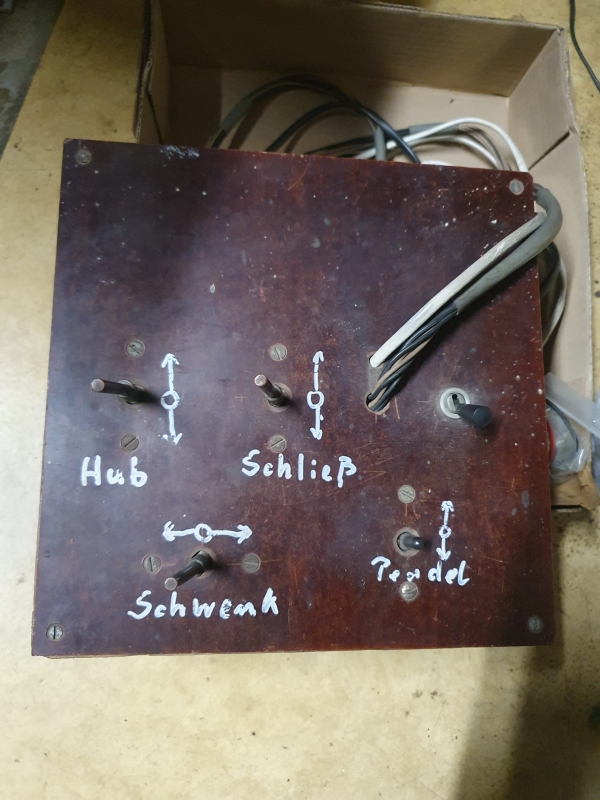

Altes Steuerpult!

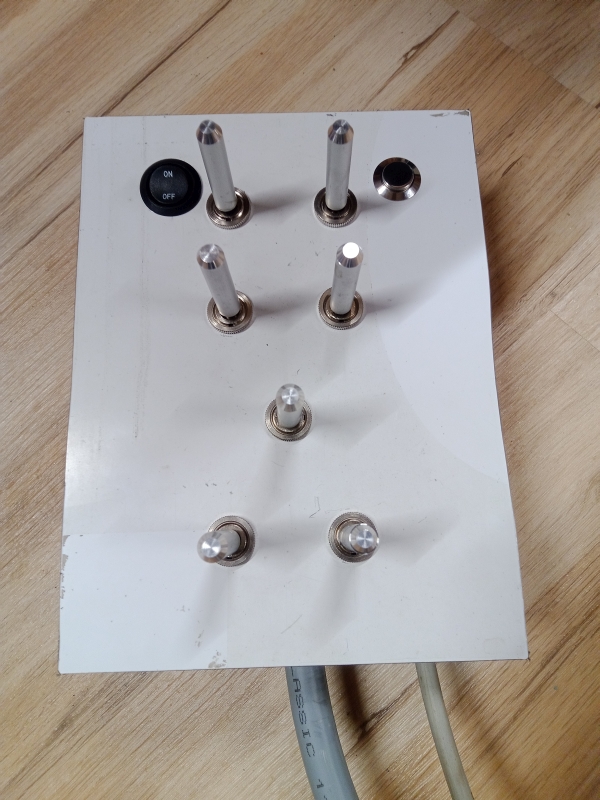

Neues Steuerpult.
|
|
 |

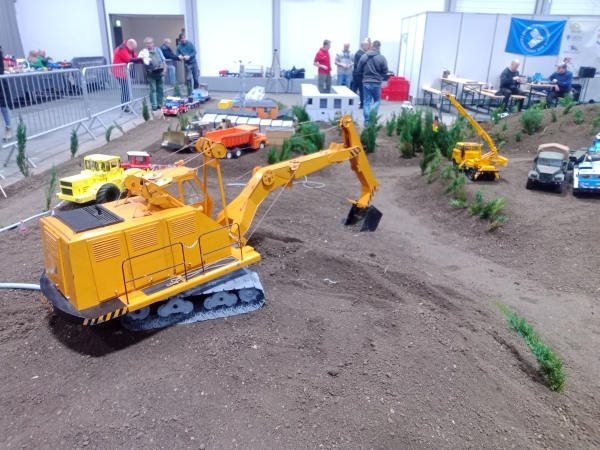

| Erster Einsatzt auf der Baustelle 2025 in Erfurt. |
 |

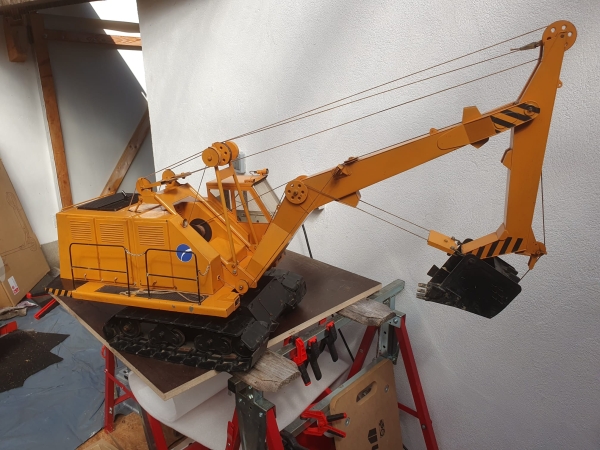

Sehr schönes Modell.

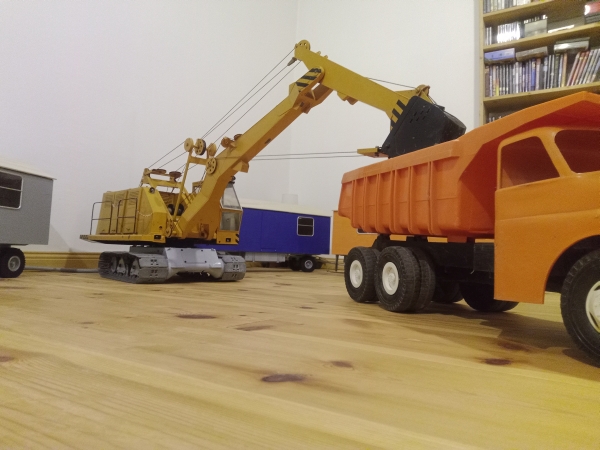

Nun können die LKW kommen und beladen werden!!! |
 |
|
|
|
